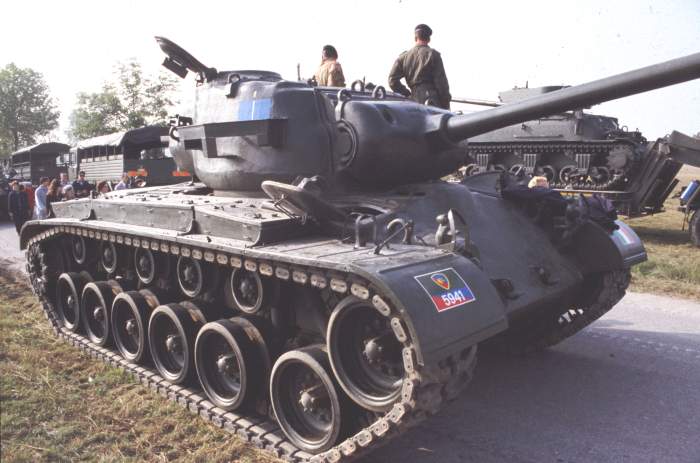

MEDIUM TANK M26
SCHEDA TECNICA
N.B.: il manuale americano riporta i dati del carro nel sistema di misura anglosassone in vigore alla fine anni '40, essi sono stati convertiti nel sistema metrico decimale per renderli a noi più leggibili
DATI GENERALI DEL CARRO |
||
| Denominazione ufficiale | Medium Tank M26 | |
| Armamento | un cannone M3 (T7) da 90 mm su affusto M67 (T99E2), due mitragliatrici cal. 0.50 tipo M2HB (Heavy Barrel), una mitragliatrice cal. 0.30 M1919A4 | |
| Equipaggio | cinque uomini (capocarro, cannoniere, servente, pilota e mitragliere) | |
| Motore | Ford modello GAF, 8 cilindri a V di 60°, raffreddato a liquido, accensione a magneti, potenza da 450 Hp (continuativa) a 500 Hp (spunto massimo), coppia massima di 142 Kgm a 2.200 giri/minuto. | |
| Trasmissione | modello Torqmatic a tre marce avanti ed una indietro con convertitore di coppia | |
| Sospensione | a barre di torsione con ammortizzatori idraulici collegati ai primi due assi ed agli ultimi due. Cingolo con dente guidacingolo centrale, ad 82 maglie aventi larghezza di 58 cm. | |
| Lunghezza tratta a terra cingolo | 3,77 ml sul cingolo sinistro e 3,87 ml. sul cingolo destro | |
| Peso in ordine di combattimento | 41.728 Kg. | |
DIMENSIONI |
||
| Lunghezza con cannone in posizione di trasporto (ore 6) | 7,23 ml. | |
| Lunghezza con cannone in posizione di fuoco (ore 12) | 8,50 ml | |
| Lunghezza dello scafo | 6,32 ml. | |
| Larghezza | 3,50 ml. | |
| Altezza | 2,77 ml. | |
| Luce libera | 0,44 ml. | |
| Pressione sul terreno | 0,87 Kg./cmq | |
| Peso trasmissione e motore | 2.124 Kg. | |
| ARMAMENTO PRINCIPALE | ||
| Modello cannone | M3 (T7) da 90 mm su affusto M67 (T99E2) | |
| Meccanismo di rotazione torretta | elettro-idraulico (servizio) e manuale (emergenza) | |
| Tempo minimo rotazione torretta di 360° | 15 secondi | |
| Meccanismo di elevazione cannone | manuale | |
| Elevazione | da -10° a +20° | |
| Rateo massimo di fuoco | 8 colpi al minuto | |
| Sistema di caricamento | manuale | |
| Stabilizzatore del tiro | non previsto | |
| Peso cannone | 1.044 Kg. | |
| Lunghezza cannone senza freno di bocca | 4,50 ml. | |
| Otturatore | a scorrimento verticale | |
| Meccanismo di fuoco | a percussione | |
| Spessore corazzatura scudo cannone | 11,3 cm. | |
| Lunghezza rinculo | normale 33 cm., massima 35 cm. | |
| Freno rinculo | idraulico | |
| Azionamento sparo | elettrico (servizio) o manuale (emergenza) | |
| Numero proiettili stivati a bordo | 70 | |
| SISTEMI OTTICI | ||
Visione diretta |
Visione indiretta |
|
| Puntamento cannone | telescopio M71C, periscopio M10F, periscopio M4A1 (riserva) | indicatore di azimut M19, quadrante di elevazione M9 quadrante cannoniere M1 |
| Capocarro | 6 visori nella cupola | periscopio M6 |
| Cannoniere | nessuno | periscopio M10F |
| Pilota | portello aperto | periscopio M6 |
| Mitragliere | portello aperto | periscopio M3 |
| Servente al pezzo | portello aperto | periscopio M6 |
| APPARATI RADIO ED INTERFONICI | ||
| Radio | SCR-508, SCR-528, SCR-608, AN/VRC-3 | |
| Interfoni | 5 stazioni modello RC-99 ed RC-298 | |
| PRESTAZIONI VEICOLO | ||
| Velocità | da 0 a 14,5 Km/h in prima marcia, da 9,5 a 29 Km/h seconda marcia, da 19 a 48 Km/h in terza marcia e da 0 a 14,5 Km/h in retromarcia. | |
| Velocità massima | 48 Km/h per brevi periodi, normale 32 Km/h. | |
| Autonomia | 177 Km su strada, 120 Km su terreno vario | |
| Guado | 1,23 ml. | |
| Pendenza max. superabile | 60% | |
| Gradino | 116 cm. | |
| Trincea | 2,41 ml. | |
| Rapporto potenza/peso | 10,9 Hp/Ton. | |
| Impianto elettrico | 24 V | |
| Numero delle batterie | n. 4 da 12 V ciascuna | |
| CORAZZATURA SCAFO | ||
| Tipo | anteriore in acciaio omogeneo fuso, posteriore acciaio in lamiere, corazzature saldate elettricamente | |
| Frontale | superiore 10 cm. a 46°, inferiore da 7,6 cm a 8,8 cm posta a 53° | |
| Laterale | anteriore 7,6 cm. a 0°, posteriore 5 cm. a 0° | |
| Posteriore | 5 cm, a 10° | |
| Superiore | 2,2 cm. 90° | |
| Fondo | anteriore 2,5 cm. a 90°, posteriore 1,2 cm. a 90° | |
| CORAZZATURA TORRETTA | ||
| Tipo | acciaio omogeneo fuso | |
| Frontale | 10 cm. a 0° | |
| Laterale | 7,6 cm. da 0° a 8° | |
| Posteriore | 7,6 cm. da 0° a 5° | |
| Superiore | 2,5 cm. a 90° | |
| CAPACITA' SERBATOI CARBURANTE ED OLIO | ||
| Serbatoio benzina destro | 388,5 litri | |
| Serbatoio benzina sinistro | 527 litri | |
| Radiatore acqua | 100 litri | |
| Olio filtri carburatore | 3,95 litri ciascuno (n. 2) | |
| Olio motore | 36,35 litri | |
| Olio trasmissione | 61,90 litri | |
| Olio differenziale | 81,78 litri | |
| Olio motore ausiliare | 3,40 litri | |
