CONTINENTAL AV-1790-5B

LATO SINISTRO

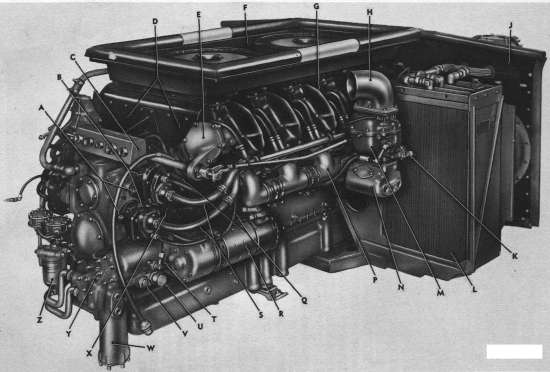

LEGENDA

A supporto magnete N degassatore (dispositivo svuotamento rapido carburatore)
B magnete P collettore alimentazione
C scatola collegamento impianto elettrico motore Q linea alimentazione magnete
D supporto piastra superiore copertura motore R generatore
E coperchio vano albero a camme S cavo accensione
F piastra superiore copertura motore T interruttore luce allarme alta temperatura olio
G bancata cilindri U valvola controllo pressione olio
H presa aria carburatore V valvola intercettazione filtro olio motore
J piastra posteriore attacco motore W filtro olio motore
K dispositivo controllo arricchimento miscela X attacco cavo contagiri
L radiatore raffreddamento olio trasmissione Y valvola intercettazione mandata olio al radiatore
M carburatore sinistro Z filtro benzina
