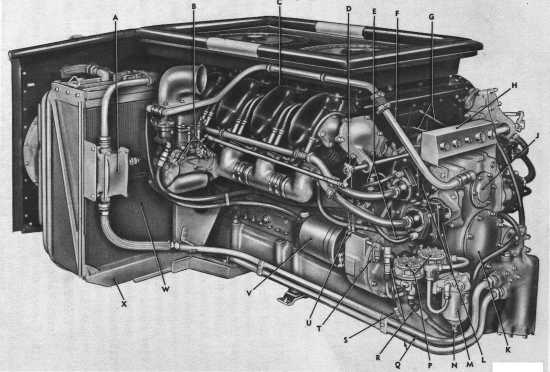

CONTINENTAL AV-1790-5B
LATO DESTRO
LEGENDA
| A | controllore ventola raffreddamento olio motore | M | filtro benzina |
| B | connettori cavi controllo dispositivo arricchimento miscela | N | valvola drenaggio filtro benzina |
| C | bancata cilindri | P | pompa benzina |
| D | collegamento acceleratore | Q | linea adduzione olio motore al radiatore |
| E | cavo collegamento magnete/sovralimentatore corrente | R | linea carburante pompa/carburatore |
| F | linea sfiato scatola ingranaggi comando magneti | S | linea alimentazione carburante |
| G | collegamento controllore automatico dei giri | T | filtro linea alimentazione carburante |
| H | scatola collegamento impianto elettrico motore | U | linea alimentazione carburante ai cilindri |
| J | coperchio supporto cuscinetti albero comando magneti | V | motorino avviamento |
| K | coperchio ispezione albero comando magneti | W | radiatore raffreddamento olio motore |
| L | magnete | Z | supporto radiatore |
