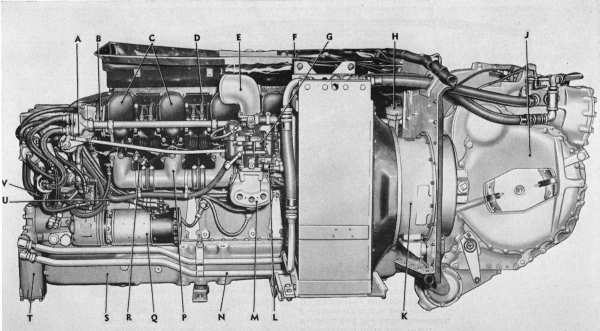

CONTINENTAL AV-1790-5A

LATO SINISTRO con trasmissione accoppiata


LEGENDA

A leve acceleratore L degassatore carburatore (svuotamento rapido del carburatore)
B condotta cavi accensione M collegamento carburatore/aspirazione
C coperchio valvole N linea olio al radiatore
D bancata cilindri P collettore di scarico
E ingresso aria al carburatore Q generatore
F piastra superiore vano ingresso aria raffreddamento motore R linea drenaggio olio cilindri
G carburatore S coppa olio
H tappo rabbocco olio motore T filtro olio motore
J trasmissione U pompa benzina
K ventola radiatore olio V magnete inferiore
