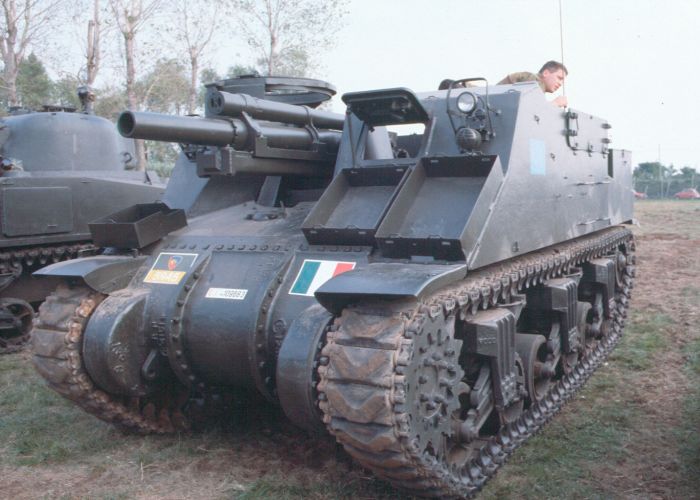

M 7B1 Howitzer
Motor Carriage
"Priest"
SCHEDA TECNICA
N.B.: il manuale americano riporta i dati del carro nel sistema di misura anglosassone in vigore alla fine anni '50, essi sono stati convertiti nel sistema metrico decimale per renderli a noi pił leggibili
DATI GENERALI DEL CARRO |
||
| Denominazione ufficiale | Carriage, Motor, 105-mm Howitzer, M7B1 | |
| Armamento | un obice M2A1 da 105 mm su affusto M4, una mitragliatrice cal. 0.50 tipo M 2 HB (Heavy Barrel) | |
| Equipaggio | sette uomini (capocarro, pilota e cinque artiglieri) | |
| Motore | Ford modello GAA, 8 cilindri a V di 60°, raffreddato a liquido, accensione a magneti, potenza da 450 Hp (normale) a 500 Hp (spunto massimo), coppia massima di 142 Kgm a 2.200 giri/minuto. | |
| Trasmissione | manuale tipo Syncromesh a cinque rapporti avanti sincronizzati + una retromarcia. Frizione a secco multidisco (due dischi) | |
| Sterzo | a differenziale controllato tipo Cletrac | |
| Sospensione | a molle verticali | |
| Cingolo | a maglia singola (79 maglie per cingolo9 con doppio connettore e denti giudacingolo laterali. | |
| Lunghezza tratta a terra cingolo | 3,73 ml | |
| Peso in ordine di combattimento | 22.972 Kg. | |
DIMENSIONI |
||
| Lunghezza | 6,02 ml. | |
| Lunghezza dello scafo | 6,02 ml. | |
| Larghezza | 2,87 ml. | |
| Altezza | 2,95 ml. | |
| Luce libera | 0,43 ml. | |
| Pressione sul terreno | 0,74 Kg./cmq | |
| Peso trasmissione e motore | 2.124 Kg. | |
| DATI ARMAMENTO PRINCIPALE | ||
| Meccanismo di rotazione | manuale | |
| Meccanismo di elevazione cannone | manuale | |
| Brandeggio | da 15° a destra a 30° a sinistra | |
| Elevazione | da -5° a +35° | |
| Rateo massimo di fuoco | 8 colpi al minuto | |
| Sistema di caricamento | manuale | |
| Stabilizzatore del tiro | non previsto | |
| Otturatore | a scorrimento orizzontale | |
| Meccanismo di fuoco | a percussione | |
| Freno rinculo | idraulico | |
| Numero proiettili stivati a bordo | 69 | |
| SISTEMI OTTICI | ||
Visione diretta |
Visione indiretta |
|
| Puntamento cannone | telescopio Elbow M16 | telescopio panoramico M12A2, quadrante di elevazione M4 |
| Capocarro | nessuno | nessuno |
| Cannoniere | nessuno | nessuno |
| Pilota | portello aperto | Protectoscope |
| Servente al pezzo | nessuno | nessuno |
| PRESTAZIONI VEICOLO | ||
| Velocitą massima | 38 Km/h per brevi periodi, normale 34 Km/h. | |
| Autonomia | 193 Km su strada | |
| Guado | 1,00 ml. | |
| Pendenza max. superabile | 60% | |
| Gradino | 61 cm. | |
| Trincea | 2,26 ml. | |
| Rapporto potenza/peso | 13,8 Hp/Ton. | |
| Impianto elettrico | 24 V a 50A | |
| Numero delle batterie | n. 2 da 12 V ciascuna | |
| CORAZZATURA SCAFO | ||
| Tipo | anteriore in acciaio omogeneo fuso, posteriore acciaio in lamiere, corazzature saldate elettricamente | |
| Frontale | superiore 1,3 cm. a 30°, inferiore da 10,8 cm a 5 cm posta da 0° a 56° | |
| Laterale | superiore 1,3 cm. a 0°, inferiore 3,8 cm. a 0° | |
| Posteriore | 1,3 cm, a 0° | |
| Fondo | anteriore 2,5 cm. a 90°, posteriore 1,3 cm. a 90° | |
| CAPACITA' SERBATOI CARBURANTE ED OLIO | ||
| Serbatoio benzina | 795 litri | |
| Radiatore acqua | 100 litri | |
| Olio filtri carburatore | 3,95 litri ciascuno (n. 2) | |
| Olio motore | 40,89 litri | |
