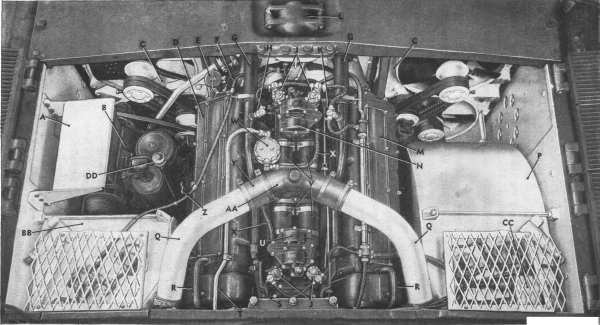

vano motore visto dalla parte posteriore del carro |
M26 PERSHING
VANO MOTORE
|
vano motore visto dalla parte posteriore del carro |
LEGENDA
| A | copertura regolatore generatore | Q | collettori aria |
| B | motore ausiliare e generatore | R | condotto alimentazione candele |
| C | gruppo raffreddamento | S | condotto collegamento riscaldatore |
| D | bancata destra cilindri | T | tubazione carburante |
| E | tappo rabbocco olio motore | U | carburatore |
| F | innesto contagiri | V | tubazioni aria motore |
| G | condotta uscita acqua raffreddamento | W | pompa benzina |
| H | interruttore luce d'emergenza temperatura elevata acqua raffreddamento | X | condotta carburante |
| J | regolatore arricchimento miscela | Y | manicotto condotta aria |
| K | segnalatore temperatura acqua motore | Z | astina livello olio motore |
| L | protezione tappo rabbocco radiatore acqua | AA | collettore aria |
| M | bancata sinistra cilindri | BB | serbatoio destro carburante |
| N | carburatore | CC | scatola derivazione impianto elettrico |
| P | serbatoio sinistro carburante | DD | astina livello olio motore ausiliare |
