LEGENDA

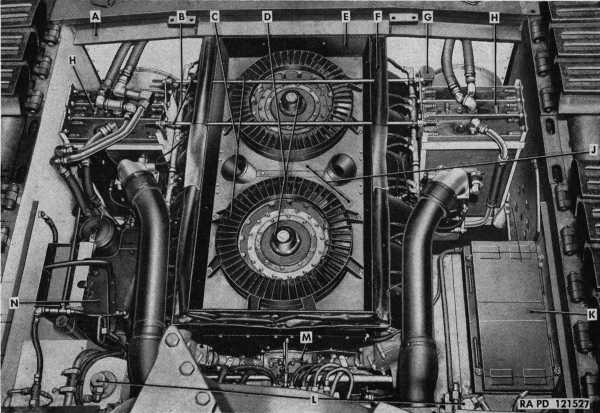

| A | paratia trasversale posteriore vano motore | H | radiatore raffreddamento olio motore e trasmissione |
| B | viti fissaggio radiatore olio | J | piastra superiore vano ingresso aria raffreddamento motore |
| C | vano ventole raffreddamento motore | K | batterie lato sinistro |
| D | ventole raffreddamento motore | L | dispositivo trasmissione livello carburante |
| E | parete laterale vano ingresso aria raffreddamento motore | M | occhielli di sollevamento motore |
| F | guarnizione superiore vano ingresso aria raffreddamento motore | N | motore e generatore ausiliare |
| G | tappo rabbocco olio motore | ||

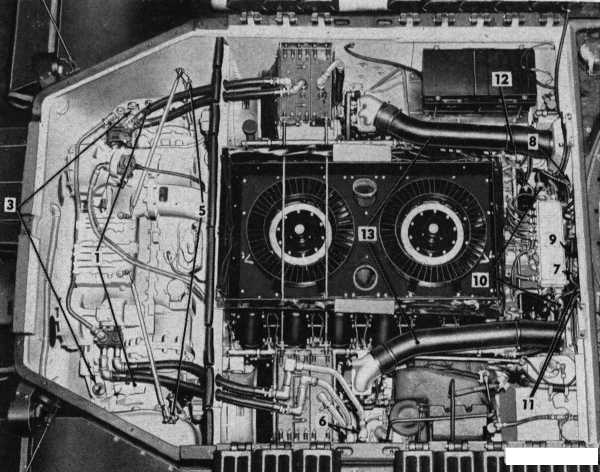

| 1 | giunti cardanici trasmissione | 8 | cavo di terra generatore |
| 2 | leve freni di servizio | 9 | cavi avviamento e generatore |
| 3 | rondelle attacchi trasmissione | 10 | cavi elettrici di collegamento del motore alla scatola dei cablaggi elettrici |
| 4 | dadi attacchi motore | 11 | linea alimentazione carburante |
| 5 | barre controllo dispositivo di sterzo | 12 | collegamneto comando acceleratore |
| 6 | linea di collegamento del riscaldatore dell'equipaggio | 13 | tubazioni aria dai filtri |
| 7 | collegamento a terra generatore |
