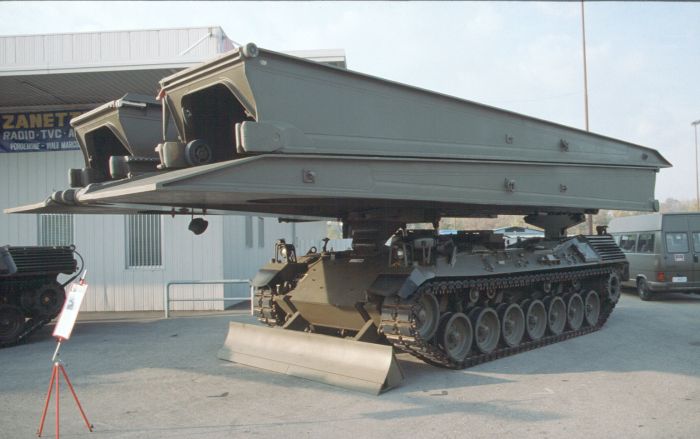

CARRO GETTAPONTE LEOPARD "BIBER"
SCHEDA TECNICA
DATI GENERALI DEL CARRO |
|
| Denominazione ufficiale | Brückenlegenpanzer Leopard "Biber" (BrPZ. Leopard) |
| Equipaggio | due uomini (capocarro e pilota) |
| Motore | MTU (Motoren und Turbinen Union) modello MB 838 CaM 500 turbocompresso a 10 cilindri a V di 90°, potenza massima di 830 cv a 2.200 giri/min. e coppia massima di 286 Kgm a 1.540 giri/min. |
| Trasmissione | a quattro marce avanti e due indietro con convertitore di coppia e dispositivo di sterzata. |
| Sospensione | a barre di torsione con ammortizzatori idraulici. Cingolo con dente guidacingolo centrale, ad 84 maglie aventi larghezza di 55 cm. |
| Peso massimo totale | 45.300 Kg. |
| Peso a vuoto senza ponte | 35.100 Kg. |
DIMENSIONI |
|
| Lunghezza con ponte | 11,79 ml. |
| Lunghezza senza ponte | 10,56 ml. |
| Larghezza con ponte | 4,00 ml. |
| Larghezza senza ponte | 3,25 ml. |
| Altezza con ponte | 3,55 ml. |
| Altezza senza ponte | 2,56 ml. |
| Luce libera | 0,42 ml. |
| Pressione sul terreno con ponte | 0,97 Kg/cmq |
| DATI PRINCIPALI DEL PONTE | |
| Classe | MLC 50 (Military Load Classification 50 ton.) |
| Lunghezza | 22,00 ml. |
| Larghezza | 4,00 ml. |
| Altezza (in posizione) | 0,96 ml. |
| Peso | 9.940 Kg. |
| Luce libera campata | 20,00 ml. |
| Larghezza della singola corsia | 1,55 ml. |
| Tempo di varo | 5 minuti |
| PRESTAZIONI VEICOLO | |
| Velocità minima in 1^ marcia avanti, con convertitore sbloccato, al minimo | 4 Km/h |
| Velocità massima in 2^ retromarcia | 24 Km/h con motore a regime di 2.200 giri/min. |
| Velocità massima | 62 Km/h con motore a regime di 2.200 giri/min. |
| Autonomia | 450 Km su strada |
| Guado | 1,20 ml. senza preparazione, 1,65 ml. con preparazione |
| Pendenza max. longitudinale superabile | 60 % |
| Pendenza max. trasversale superabile | 30 % |
| Gradino | 70 cm. |
| Trincea | 250 cm. |
| Rapporto potenza/peso | 20,85 cv/t |
| Impianto elettrico | 24 V |
