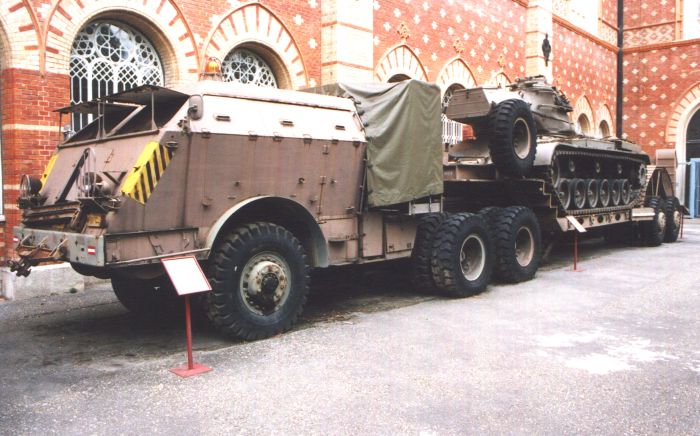

40-TON TANK TRANSPORTER TRUCK-TRAILER M25
SCHEDA TECNICA
N.B.: il manuale americano riporta i dati del complesso portacarri nel sistema di misura anglosassone in vigore negli anni '40, essi sono stati convertiti nel sistema metrico decimale per renderli a noi più leggibili
DATI GENERALI DEL VEICOLO |
|||
| Denominazione ufficiale | 40-Ton Tank Transporter Truck-trailer Model n. 25 composto dal trattore M26 e dal semirimorchio M15 | ||
| Costruttore | The Pacific Car & Foundry Co. su progetto Knuckey Co. (trattore), The Fruehauf Trailer Co. (semirimorchio) | ||
| Equipaggio | sette uomini (capomacchina, pilota e cinque carristi) | ||
| Motore | Hall-Scott modello 440 a benzina, 6 cilindri in linea, raffreddato a liquido, cilindrata 17.860 cc., potenza 240 Hp a 2.000 giri/minuto. | ||
| Trasmissione | manuale a quattro rapporti avanti + una retromarcia con riduttore ed over-drive per un totale di 12 marce avanti e 3 indietro. | ||
| Impianto freni | ad aria compressa agenti solo sul treno posteriore del trattore e sugli assi del semirimorchio (sdoppiati). | ||
DIMENSIONI |
|||
| Lunghezza | trattore 7,63 ml., semirimorchio 11,50 ml. con rampe alzate e 13,32 ml. con rampe abbassate | ||
| Larghezza | 3,28 ml. (trattore) e 3,75 ml. (semirimorchio) | ||
| Altezza trattore | 3,44 ml. | ||
| Altezza semirimorchio | 3,75 ml. alla sommità della ruota di scorta, 1,71. ml al perno di aggancio | ||
| Altezza pianale di carico | 1,00 ml. | ||
| Larghezza pianale di carico | 3,40 ml. | ||
| Luce libera | 0,35 ml. (trattore) e 0,33 ml. (semirimorchio) | ||
| Passo trattore | 4,32 ml. | ||
| Carreggiata trattore | 2,08 ml. (anteriore) e 2,50 ml. (posteriore) | ||
| Carreggiata semirimorchio | 3,30 ml. | ||
| Pressione sul terreno | 6,33 Kg./cmq. | ||
| Peso in ordine di combattimento (con complesso scarico) | 46.900 Kg. di cui 21.900 del trattore e 25.000 del semirimorchio | ||
| Carico massimo ammissibile sulla ralla | 24.970 Kg. | ||
| Dimensioni pneumatici e numero | 14.00x24, 18 pneumatici + 2 di scorta | ||
| PRESTAZIONI VEICOLO | |||
| Velocità massima | 45 Km/h | ||
| Velocità massima nelle singole marce in Km/h | |||
| Ridotta | Normale | Over-Drive | |
| Prima | 2,41 | 4,02 | 6,11 |
| Seconda | 8,22 | 10,46 | 13,03 |
| Terza | 13,83 | 19,00 | 25,75 |
| Quarta | 33,80 | 41,84 | 45,00 |
| Guado | 1,42 ml. | ||
| Pendenza max. superabile | 30% | ||
| Raggio di sterzata | 12,07 ml. sia a destra che a sinistra | ||
| CAPACITA' SERBATOI CARBURANTE ED OLIO | |||
| Serbatoio benzina | 545 litri a 70/72 ottani contenuti in due serbatoi | ||
| Radiatore acqua | 63,61 litri | ||
| Olio motore | 31,80 litri | ||
| Olio cambio | 9,65 litri | ||
| Olio riduttore | 13,65 litri | ||
| Olio differenziale anteriore | 23,00 litri | ||
| Olio differenziale posteriore | 11,36 litri | ||
