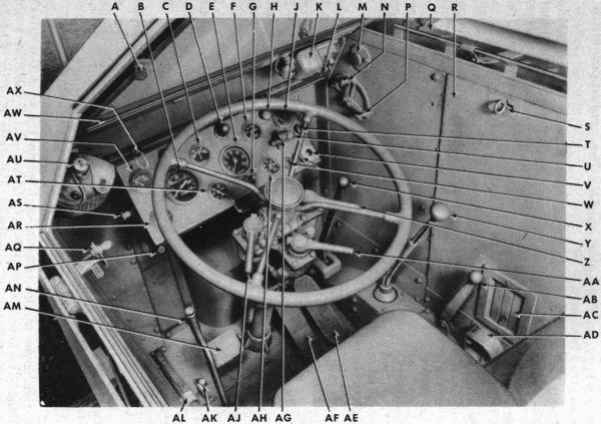

LEGENDA

A vite fissaggio parabrezza Z leva d'azionamento manuale freni lato destro
B tachimetro AA leva d'azionamento manuale freni semirimorchio
C amperometro AB leva inserimento trazione anteriore
D luce pannello strumenti AC portello ventilazione vano motore
E contagiri AD valvola selezione serbatoio
F termometro temperatura olio AE pedale acceleratore
G regolatore segnale fuorigiri AF pedale freno
H interruttore accensione proiettori retro cabina AG interruttore luci (modello push-pull)
J indicatore livello carburante serbatoio lato destro AH manometro pressione olio
K motorino tergicristallo ad aria compressa AJ leva d'azionamento manuale freni lato sinistro
L interruttore azionamento motorino tergicristallo AK interruttore inserimento luci abbaglianti
M pulsante avvisatore acustico ad aria compressa AL fissaggio inferiore parabrezza quando smontato
N leva acceleratore a mano AM pedale frizione
P leva arricchimento miscela AN leva freno a mano
Q coperchio accesso tappo rabbocco radiatore AP interruttore azionamento sirena
R porta laterale di accesso al compartimento motore AQ fissaggio superiore parabrezza quando smontato
S comando apertura porta laterale AR termometro temperatura acqua raffreddamento
T interruttore azionamento luce sirena AS interruttore luci pannello strumenti
U interruttore azionamento luci oscurate AT manometro pressione circuito aria compressa
V interruttore d'avviamento motore AU borraccia
W interruttore azionamento contatti elettrici motore AV indicatore livello carburante serbatoio lato sinistro
X leva inserimento riduttore velocitÓ AW parabrezza
Y leva cambio velocitÓ AX catenella e vite fissaggio pannello strumenti
